मुख्य अनुप्रयोग

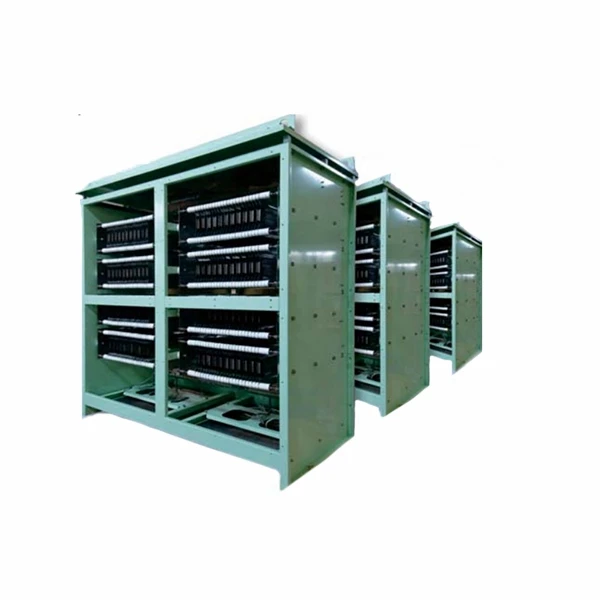

न्यूट्रल ग्राउंडिंग रेजिस्टर कैबिनेट एक सुरक्षात्मक विद्युत उपकरण है जो न्यूट्रल पॉइंट और ट्रांसफॉर्मर या जनरेटर के ग्राउंड के बीच सीमित अर्थ करंट या लीकेज करंट को सेट रेंज में जोड़ता है, जो 50(.60)Hz हाई वोल्टेज पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम पर लागू होता है। शहरी पावर ग्रिड के विकास के साथ, केबल तारों का अनुपात साल दर साल बढ़ता जा रहा है, जिसके परिणामस्वरूप अर्थ कैपेसिटर करंट बढ़ रहा है। यदि न्यूट्रल पॉइंट अर्थ-फ्री है, और सिंगल फेज फॉल्ट होता है, तो ओवर-वोल्टेज का गुणक बढ़ जाएगा, जिससे आसानी से इंटर-फेज शॉर्ट सर्किट हो सकता है और इलेक्ट्रिक उपकरणों को नुकसान हो सकता है। यदि पावर सिस्टम फेल हो जाता है (जैसे ग्रिड का शॉर्ट सर्किट या ओपन सर्किट, आदि), तो ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम का न्यूट्रल पॉइंट शिफ्ट हो जाएगा। इस बीच, न्यूट्रल अर्थ रेजिस्टर डिस्ट्रीब्यूशन सिस्टम के न्यूट्रल पॉइंट को अर्थ पर ले जाएगा और फॉल्ट करंट को रोक देगा, ताकि तारों या उपकरणों को संभावित नुकसान से बचाने के लिए निरीक्षण, निदान, सुरक्षा और पावर सिस्टम में स्विचओवर करने का समय मिल सके। जब पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम सामान्य रूप से काम करता है, तो न्यूट्रल अर्थ रेजिस्टर का करंट कम होता है। हालाँकि, जब बिजली प्रणाली विफल हो जाती है, तो तटस्थ पृथ्वी प्रतिरोधक के लिए वर्तमान कम समय के साथ उच्च होता है, आमतौर पर कम समय के कार्य प्रणाली में उपयोग किया जाता है, लगभग 3,6,10,30 सेकंड। प्रतिरोधक का तात्कालिक तापमान वृद्धि 760 (IEEE-32) से अधिक नहीं है, और वोल्टेज, प्रतिरोध और वर्तमान बिजली संचरण और वितरण प्रणाली की स्थितियों पर निर्भर करता है। तटस्थ पृथ्वी प्रतिरोधक का डिज़ाइन मानक ANSI/IEEEStd32, IEC289 और अन्य प्रासंगिक मानकों के अनुसार है।
